XD型機架（HG2156、21567-95）


　　本系列機架是為攪拌傳動裝置（HG21563-95）配套的機架。XD型為單支點機架，減速機出軸用DF型聯軸器與攪拌軸聯接，XS型為雙支點機架，減速機出軸用HL型聯軸器聯接，兩支點間用DF型聯軸器聯接。機架分A型（軸封采用2001、2003、2004、2006型機械密封）或B型（軸封（2002、2005、2007型機械密封或506、516、606、616型填料箱）。機架輸出端接口可與第九部分（二節）所列的安裝底蓋及釜口法蘭聯接。
　　本系列機架通用性強，由于選用型DF聯軸器及安裝底蓋的擱軸裝置，所以在不拆除減速機和機架的條件下，在機架的側面窗口中就可以拆出帶短節聯軸器、軸承室及機械密封或填料箱。

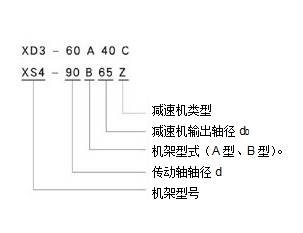

型號標定方法及示例：
XD型單支點機架

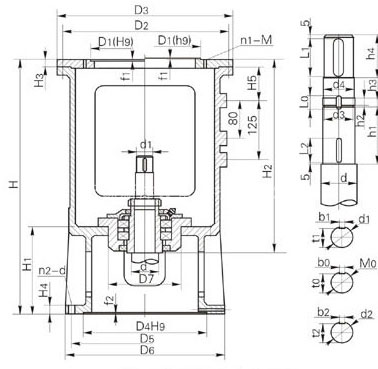

主要參數及尺寸（公稱直徑200、250、300）
機架
型號		 機架
公稱
直徑		 傳動軸
軸徑d		 傳動軸上
端軸徑d1		 減速機
輸出軸
徑d0		 輸入
端接
口		 輸出端接口 外形及其它尺寸 軸承型號 重量
D4
H9		 D5 D6 n2-d f2 A型 B型 H3 H4 H5 D7
H8/f7		 A型 B型
H H1 H2 H H1 H2
XD1 200 30 20 12 見
表		 245 295 340 8-22 6 575 220 415 730 295 495 17 24 85 180 46209 57 61
14
18
40 30 25 415 495 46209 57 60
30
XD2 250 50 40 30 290 350 395 12-22 6 750 268 556 995 388 681 20 30 100 245 46214 106 116
35
40
60 45 35 556 681 46214 107 117
40
45
70 55 45 565 690 46217 104 114
50
55
XD3 300 60 45 35 320 400 445 12-22 6 795 279 595 1040 399 720 20 30 100 280 46216 153 164
40
45
70 55 45 595 720 46216 150 161
50
55
80 65 55 606 731 46218 149 160
60
65

機架
型號		 機架
公稱
直徑		 傳動軸
軸徑d		 傳動軸上
端軸徑d1		 傳動軸端尺寸
        M0 d2(h9) d3 d4 h1 h2 h3 h4 L1 L0 L2 b1 b0 b2 t1 t0 t2
XD1 200 30 20k6 M25×1.5 25 22.8 22 97 3 15 48 40 23 30 6 5 5 16.5 21 22
    40 30k6 M35×1.5 35 32.8 32 97 3 15 48 40 24 30 8 6 6 26 31 31.5
XD2 250 50 40k6 M45×1.5 45 42.8 42 105 3 15 58 50 24 30 12 6 6 35 41 41.5
    60 45k6 M55×2 55 52 50 115 4 18 68 60 30 40 14 8 8 39.5 51 51
    70 55m6 M65×2 65 62 60 125 4 18 83 75 30 40 16 8 8 49 61 61
XD3 300 60 45k6 M55×2 55 52 50 125 4 18 68 60 30 40 14 8 8 39.5 51 51
    70 55m6 M65×2 65 62 60 125 4 18 83 75 30 40 16 8 8 18 61 61
    80 65m6 M75×2 75 72 70 139 4 18 98 90 32 50 18 10 10 58 69 70

XD型單支點機架主要參數及尺寸（公稱直徑400，500，700）
機架
型號		 機架
公稱
直徑		 傳動軸
軸徑d		 傳動軸上
端軸徑d1		 減速機
輸出軸
徑d0		 輸入
端接
口		 輸出端接口 外形及其它尺寸 軸承型號 重量
D4
H9		 D5 D6 n2-d f2 A型 B型 H3 H4 H5 D7 A型 B型
H H1 H2 H H1 H2
XD4 400 90 75 55 見
表		 415 515 565 16-26 6 890 310 691 1115 420 806 25 35 100 310 46222 251 256
65
70
100 85 65 691 806 46222 256 270
70
80
XD5 500 100 85 65 520 620 670 20-26 6 1075 369 821 1325 494 946 30 40 140 335 46224 409 435
70
80
110 90 70 821 946 46224 405 431
80
90
120 100 90 829 954 46228 401 427
95
100
130 110 95 829 954 46228 395 421
100
110
XD6 700 120 100 90 670 780 830 28-26 6 1185 399 909 1415 514 1024 35 45 100 400 46228 729 766
95
100
130 110 95 909 1024 46228 721 758
100
110
140 120 100 927 1042 46232 729 766
110
120
160 140 120 943 1058 46234 697 734
130
140
XD7 900 140 120 100 940 1070 1124 40-30 6.4 1320 440 1021 1560 570 1141 40 50 140 520 46232 985 874
110
120
160 140 120 1037 1157 46234 1000 889
130
140
180 160 140 1050 1170 46240 1010 899
150
160
200 180 160 1070 1190 46244 1032 921
170
180
